Производство внутреннего сердечника и внешней оболочки — основа целостности патрона.
В мире промышленной фильтрации большое внимание уделяется эффективности фильтрующих материалов, размеру пор и способности удерживать загрязнения. Однако под каждым высокоэффективным гофрированным фильтрующим картриджем скрываются два важнейших структурных компонента, определяющих, сможет ли эта эффективность сохраняться под давлением: внутренний сердечник и внешняя оболочка .
Эти пластиковые опорные конструкции — гораздо больше, чем просто каркасы. Они являются основой целостности картриджа, отвечая за поддержание геометрии, сопротивление нагрузкам давления, защиту складок и обеспечение долгосрочной эксплуатационной стабильности. Без точно спроектированных внутренних сердечников и внешних оболочек даже самые высококачественные фильтрующие материалы преждевременно выйдут из строя.
В данной статье рассматриваются принципы проектирования, выбор материалов, технологии производства, структурные проблемы и стандарты контроля качества, лежащие в основе производства внутреннего сердечника и внешней оболочки. 1. Структурная роль внутреннего ядра

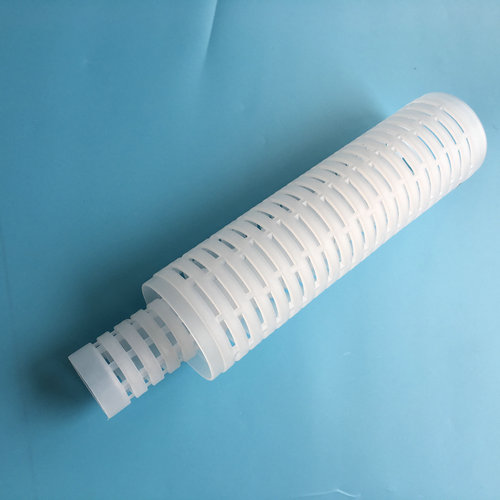

Внутренний сердечник служит центральной опорной конструкцией гофрированного фильтрующего картриджа. Расположенный внутри цилиндра с гофрированным фильтрующим материалом, он в первую очередь противодействует внутренним силам давления во время работы. Устойчивость к давлению и предотвращение обрушения
В процессе фильтрации жидкость течет снаружи картриджа внутрь (в большинстве стандартных конструкций). По мере накопления загрязнений перепад давления увеличивается. Это создает сжимающую силу, толкающую фильтрующий материал к центру.
Внутреннее ядро должно:
Предотвратить коллапс СМИ
Поддерживайте открытые каналы потока.
Сопротивление деформации при высоком перепаде давления
Поддерживает длинные картриджи (20”, 30”, 40”) без изгиба.
Неправильно спроектированный внутренний сердечник может деформироваться, что приведет к уменьшению площади поперечного сечения потока или катастрофическому разрушению. Оптимизация потока
Помимо механической прочности, внутренний слой должен обеспечивать беспрепятственный поток к выходному отверстию. Рисунок ребер и конструкция перфорации влияют на следующее:
Уровни турбулентности
Падение давления
Равномерность распределения потока
Оптимизированная геометрия ребер обеспечивает прочность конструкции без ущерба для гидравлических характеристик.
2. Защитная функция внешней клетки
Внешняя оболочка окружает гофрированный фильтрующий материал и служит для защиты от внешних воздействий и повреждений при транспортировке. Радиальная опора
В системах с высоким расходом или в системах с обратным потоком давление может действовать наружу. Внешний каркас предотвращает:
Складчатое воздушное
Разрыв СМИ
Структурная деформация
Особенно в конструкциях фильтров с высокой пропускной способностью жесткость внешней оболочки имеет решающее значение для поддержания расстояния между складками и эффективной площади фильтрации. Защита при обращении и установке
В процессе транспортировки, установки и технического обслуживания картриджи могут подвергаться механическим нагрузкам. Внешняя оболочка:
Защищает складки от сминания.
Сохраняет цилиндрическую геометрию.
Предотвращает деформацию при установке в корпуса.
Эта защитная функция становится еще более важной для более длинных патронов, где изгибающие силы возрастают с увеличением длины.
3. Выбор материалов: проектирование с учетом эксплуатационных характеристик
Выбор материала имеет основополагающее значение при производстве внутреннего сердечника и внешней оболочки. Используемые материалы
Большинство конструкционных элементов изготавливаются из высокоэффективных термопластов, таких как:
Полипропилен (ПП)
Армированные полипропиленовые смеси
Нейлон (ПА) для применения при высоких температурах
Полимеры, армированные стекловолокном, для повышения жесткости.
Эти материалы отбираются на основе следующих критериев:
Химическая совместимость
Термостойкость
Механическая прочность
Экономическая эффективность
В агрессивных химических средах улучшенные полимерные составы обеспечивают устойчивость к набуханию, растрескиванию и деградации. Баланс между силой и плавностью
Толщину материала необходимо тщательно оптимизировать. Слишком толстые стенки:
Увеличение стоимости материалов
Ограничить доступ на открытые пространства
Повысить перепад давления
Слишком худой:
Риск обрушения
Снижение долгосрочной долговечности
Целью инженерного проектирования является достижение идеального баланса между конструктивной целостностью и гидравлической эффективностью.
4. Проектирование внутренних сердечников
В основе конструкции внутреннего ядра лежит несколько критически важных параметров. Рисунок и геометрия ребер
Ребристая структура определяет прочность на сжатие. К распространенным конструкциям относятся:
Вертикальные прямые ребра
Спиральные ребра
Перфорация в виде ромбов
Усиленные поперечные решетчатые структуры
Каждый тип схемы предлагает различные преимущества в распределении нагрузки и динамике потока. Коэффициент открытой площади
Процент открытой площади влияет на:
Падение давления
Пропускная способность
Накопление мусора
Увеличение площади открытой поверхности улучшает поток, но снижает прочность конструкции. Инженеры используют инструменты моделирования для оптимизации этого соотношения. Усиление по длине для удлиненных патронов
Для фильтров диаметром 40 дюймов осевое усиление становится критически важным. Без надлежащего проектирования:
Возможно провисание стержня.
Соединительные участки могут ослабеть
Могут возникнуть проблемы с выравниванием.
В современных конструкциях часто используются усиленные ребристые соединения для предотвращения изгиба на больших пролетах.
5. Проектирование внешних каркасов
Конструкция внешней оболочки дополняет внутреннюю конструкцию каркаса. Оптимизация поддержки складок
Внешняя клетка должна сохранять расстояние между складками. Если расстояние изменяется:
Площадь фильтрующей поверхности уменьшается.
Грязеудерживающая способность снижается
Распределение давления становится неравномерным.
Равномерное расстояние между прорезями обеспечивает равномерное распределение складок по всей длине картриджа. Ударопрочность
Внешние каркасы должны поглощать незначительные удары, не трескаясь. Это особенно важно в следующих случаях:
Складское хранение
Транспорт
Замена картриджа
Высококачественное литье под давлением обеспечивает прочность и стабильность размеров.
6. Производственные технологии
Высокоточное производство имеет решающее значение для обеспечения повторяемости и надежности. Литье под давлением
Большинство внутренних сердечников и внешних каркасов изготавливаются методом высокоточного литья под давлением.
К преимуществам относятся:
Жесткая точность размеров
Постоянная толщина стенки
Высокая эффективность производства
Возможность создания сложных геометрических форм ребер
Современные пресс-формы для литья под давлением разработаны таким образом, чтобы уменьшить деформацию и усадку. Автоматизированная резка и соединение по длине
Для картриджей диаметром 20”, 30” или 40” несколько формованных секций могут быть соединены с помощью следующих способов:
Термосварка
Инфракрасный термоядерный синтез
Ультразвуковая сварка
Точные юстировочные приспособления обеспечивают осевую прямолинейность во время соединения. Инструменты, прошедшие контроль качества
Точность оснастки напрямую влияет на качество конечного продукта. Высококачественные пресс-формы обеспечивают:
Равномерный размер перфорации
Постоянная толщина ребер
Минимальное отклонение размеров
Регулярное техническое обслуживание пресс-формы предотвращает дефекты, которые могут поставить под угрозу целостность картриджа.
7. Структурные проблемы в производстве
Производители сталкиваются с рядом проблем при изготовлении высокопрочных сердечников и каркасов. Деформация и усадка
Термопласты естественным образом сжимаются при охлаждении. Неправильный контроль охлаждения может привести к следующим последствиям:
Овальная деформация
Несоосность
Сниженная концентричность
Контролируемое регулирование температуры и оптимизированная конструкция пресс-формы позволяют снизить эти риски. Точность выравнивания
Соосность между внутренним сердечником, складчатой структурой и наружным каркасом имеет решающее значение. Несоосность может привести к:
Неравномерная нагрузка давления
Утечка из уплотнения
Сокращение продолжительности жизни
Автоматизированные системы сборки повышают точность выравнивания. Устойчивость к длительной усталости
Многократные циклы давления создают нагрузку на конструктивные элементы. Высококачественные материалы и геометрия ребер обеспечивают устойчивость к усталостному растрескиванию в течение длительного срока службы.
8. Контроль качества и тестирование
Для обеспечения структурной надежности применяются строгие процедуры тестирования. Контроль размеров
Ключевые параметры включают:
Допуск на внешний диаметр
Постоянство внутреннего диаметра
Равномерность толщины стенки
Прямолинейность и округлость
Высокоточные измерительные инструменты обеспечивают совместимость со стандартными корпусами, используемыми в отрасли. Механические испытания
В ходе тестирования могут быть проведены следующие мероприятия:
испытания на давление разрушения
Проверка прочности на разрыв
Оценка сопротивления сжатию
Эти испытания подтверждают, что как внутренний сердечник, так и внешний каркас соответствуют требуемым показателям производительности. Тестирование химической совместимости
Образцы могут подвергаться воздействию:
Кислотные растворы
Щелочные растворы
Растворители
Высокотемпературные жидкости
Это гарантирует, что конструктивные элементы не будут разрушаться в реальных условиях эксплуатации.
9. Интеграция с гофрированными носителями информации
Конструктивные элементы должны бесперебойно взаимодействовать с гофрированными фильтрующими материалами. Совместимость склеивания
Внутренние сердечники и внешние каркасы должны быть надежно соединены со следующими элементами:
материалы, полученные методом экструзионного формования
Мембранные среды
нетканые материалы
Совместимость материалов обеспечивает прочное сцепление при сварке и сборке торцевых крышек. Сохранение геометрии складок
Структурная точность обеспечивает:
Равномерная высота складок
Стабильная площадь фильтрующей поверхности
Сбалансированная нагрузка загрязняющих веществ
Без надлежащей поддержки разрушение складок может значительно уменьшить эффективную площадь фильтрации.
10. Почему качество внутреннего сердечника и внешней оболочки зависит от качества картриджа
В то время как фильтрующий материал определяет степень удержания частиц, структурные компоненты определяют, сможет ли эта эффективность сохраняться с течением времени.
Качественно изготовленный внутренний сердечник и внешний каркас обеспечивают:
Механическая стабильность
Сопротивление давлению
Защита складок
Точность размеров
Длительный срок службы
Некачественно спроектированные конструкции приводят к следующим последствиям:
Преждевременный коллапс
искажение медиа
Увеличение перепада давления
Неожиданное отключение системы
В условиях интенсивной промышленной эксплуатации структурные повреждения недопустимы. Поэтому точность изготовления сердечника и оболочки напрямую определяет общую надежность патрона.
Заключение
Производство внутреннего сердечника и внешней оболочки — это не второстепенный процесс, а основа целостности картриджа. Эти структурные элементы гарантируют, что гофрированные фильтрующие картриджи выдерживают давление, сохраняют свою геометрию, защищают фильтрующий материал и обеспечивают стабильную фильтрацию на протяжении всего срока службы.
Благодаря выбору передовых материалов, оптимизированной геометрии ребер, прецизионному литью под давлением и строгому контролю качества, производители могут выпускать конструкционные компоненты, соответствующие требованиям современных промышленных фильтрационных систем.
По мере увеличения скорости потока и масштабирования фильтрующих систем до 40 дюймов и более, важность прочных, точно спроектированных внутренних сердечников и внешних оболочек становится еще более критической. В конечном счете, прочность фильтрующего картриджа определяется его несущей конструкцией, а эта конструкция начинается с профессионально спроектированных и изготовленных конструктивных элементов.
