Сборка картриджей с высокой пропускной способностью: решение проблем производства деталей большого диаметра.
В современных промышленных системах фильтрации все большее значение приобретают фильтрующие картриджи с высокой пропускной способностью. Такие отрасли, как водоочистка, нефтегазовая промышленность, энергетика, пищевая промышленность и химическая промышленность, требуют решений для фильтрации, способных справляться с высокими скоростями потока, сохраняя при этом превосходную эффективность фильтрации и длительный срок службы. Картриджи с высокой пропускной способностью имеют значительно больший диаметр и более высокую грязеудерживающую способность по сравнению с традиционными гофрированными фильтрующими картриджами.
Однако производство и сборка картриджей большого диаметра с высокой пропускной способностью сопряжены с рядом производственных проблем. От проектирования конструкции и совместимости компонентов до технологии сварки и автоматизированного управления — каждый этап процесса сборки должен быть тщательно оптимизирован. В данной статье рассматриваются ключевые проблемы, связанные со сборкой картриджей с высокой пропускной способностью, и практические решения, которые производители используют для обеспечения надежного и эффективного производства.

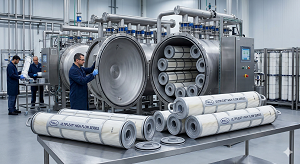

Понимание конструкции картриджей с высокой пропускной способностью
Высокопроизводительные картриджи отличаются от обычных фильтрующих картриджей прежде всего размером и производительностью. Типичные стандартные картриджи имеют диаметр от 2,5 до 2,75 дюймов, в то время как высокопроизводительные картриджи могут достигать диаметра 6 дюймов и даже больше. Увеличенный диаметр позволяет картриджу обрабатывать значительно большие объемы жидкости при сохранении низкого перепада давления.
Типичный фильтрующий картридж с высокой пропускной способностью состоит из нескольких основных компонентов:
- Складчатый фильтрующий материал
- Внутренний опорный стержень
- Внешняя защитная клетка
- Пластиковые заглушки
- Уплотнительные элементы, такие как уплотнительные кольца.
- Защитная внешняя сетка или рукав
Из-за больших размеров конструкции каждый компонент должен обладать исключительной точностью размеров и механической прочностью. Даже незначительные отклонения в качестве компонентов могут повлиять на эффективность сборки и характеристики конечного продукта.
Задача 1: Поддержание структурной устойчивости
Одна из основных трудностей при сборке картриджей большого диаметра заключается в поддержании структурной стабильности в процессе производства. Более крупные гофрированные фильтрующие элементы, как правило, более гибкие и менее жесткие, чем картриджи меньшего диаметра.
В процессе сборки неправильная поддержка может привести к следующим последствиям:
- Деформация складок
- Неравномерное расстояние между складками
- Сжатие фильтрующего блока
- Трудности с установкой внутреннего сердечника или внешней оболочки.
Для решения этой проблемы производители часто используют внутренние сердечники и внешние оболочки из армированного пластика. Эти конструктивные элементы обеспечивают механическую поддержку гофрированного материала и поддерживают форму картриджа во время работы.
Пластиковые конструкции, изготовленные методом литья под давлением, широко используются, поскольку они обладают следующими преимуществами:
- Многомерная согласованность
- Превосходная коррозионная стойкость
- Легкий вес при сохранении высоких механических свойств
- Совместимость с автоматизированными сборочными системами
Надлежащая конструктивная поддержка гарантирует, что картридж сможет выдерживать высокое давление потока без деформации.
Задача 2: Точность изготовления крупных пластиковых деталей
Для картриджей с высокой пропускной способностью требуются более крупные пластиковые компоненты, чем для стандартных фильтров. К ним относятся торцевые крышки большого диаметра, внешние корпуса и внутренние сердечники. Производство этих деталей с обеспечением стабильного качества может быть технически сложной задачей.
Ключевые вопросы включают:
- Деформация пресс-формы в процессе литья под давлением
- Неравномерное охлаждение пластиковых материалов
- Контроль допусков размеров
- Деформация или усадка
Крупногабаритные литьевые формы должны быть тщательно спроектированы для обеспечения равномерного потока материала и распределения охлаждения. Для их изготовления обычно используются высококачественные полипропиленовые материалы, поскольку они обладают превосходной химической стойкостью и прочными адгезионными свойствами при сварке.
Производители также используют строгие процессы контроля качества, чтобы гарантировать соответствие всех пластиковых компонентов точным допускам перед поступлением на сборочную линию.
Задание 3: Работа с большими гофрированными фильтрующими блоками.
Складчатый фильтрующий элемент является сердцем картриджа. В фильтрах с высокой пропускной способностью складчатый фильтр имеет гораздо больший диаметр, что создает сложности при сборке.
К числу распространенных трудностей относятся:
- Поддержание постоянного расстояния между складками.
- Предотвращение повреждения складок во время транспортировки
- Обеспечение правильного выравнивания с торцевыми заглушками.
- Избегание сжатия или искажения
Для решения этих проблем часто используются автоматизированные системы позиционирования складок и направляющие сборочные приспособления. Эти системы помогают поддерживать геометрию гофрированной упаковки на протяжении всего производственного процесса.
Для улучшения структурной целостности и предотвращения разрушения складок во время эксплуатации к складчатому материалу также часто добавляют поддерживающую сетку или полотно.
Задание 4: Сварка торцевых крышек для фильтров большого диаметра
Сварка торцевой крышки — один из наиболее важных этапов сборки картриджей с высокой пропускной способностью. Большой диаметр значительно усложняет этот процесс.
Традиционные сварочные системы, предназначенные для стандартных патронов, могут не обеспечивать равномерный нагрев по большой площади поверхности. Это может привести к следующим последствиям:
- Неровные сварочные швы
- Слабые участки склеивания
- Возможные пути утечки
- Сбой в работе изделия.
Для обеспечения надежного соединения между фильтрующим материалом и пластиковыми торцевыми крышками необходимы передовые технологии сварки.

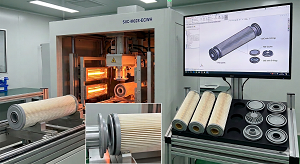

Современные системы инфракрасной сварки широко используются для изготовления фильтрующих картриджей большого диаметра. Инфракрасный нагрев обеспечивает равномерное распределение энергии и точный контроль температуры. По сравнению с традиционными методами нагрева, передовые инфракрасные системы обладают рядом преимуществ:
- Равномерный нагрев по всей большой площади сварочных поверхностей.
- Сниженная термическая деформация
- Прочная и стабильная сварная шовная конструкция
- Ускоренные производственные циклы
В некоторых передовых системах также используются конструкции с водяным охлаждением для стабилизации процесса нагрева и поддержания стабильного качества сварки в процессе непрерывного производства.
Задание 5: Точность выравнивания и сборки.
Поскольку в картриджах с высокой пропускной способностью содержатся более крупные компоненты, точная центровка становится критически важной при сборке. Любое смещение между фильтрующим блоком, внутренним сердечником и торцевыми крышками может привести к следующим последствиям:
- Низкая герметичность.
- Механическое напряжение на компонентах
- Сниженная эффективность фильтрации
- Более короткий срок службы изделия
Для предотвращения подобных проблем современные сборочные линии используют прецизионные приспособления и системы позиционирования с сервоуправлением. Эти системы гарантируют правильное выравнивание всех компонентов перед сваркой или окончательной сборкой.
Автоматизированные системы контроля также могут проверять положение компонентов до начала процесса сварки, снижая риск возникновения дефектов.
Задача 6: Повышение эффективности производства и автоматизация
Картриджи с высокой пропускной способностью широко используются в крупномасштабных промышленных фильтрационных системах, требующих высокой производительности. Однако ручная сборка больших картриджей неэффективна и может приводить к нестабильному качеству продукции.
Для удовлетворения растущего рыночного спроса многие производители внедрили автоматизированные сборочные линии, разработанные специально для патронов большого диаметра.
Автоматизированные системы могут выполнять такие задачи, как:
- Вставка внутреннего сердечника
- Расположение складчатой упаковки
- Сварка торцевой заглушки
- Выравнивание компонентов
- Заключительная проверка
Сервоприводные сборочные системы обеспечивают точное управление движением, повышая как скорость производства, так и повторяемость результатов. Автоматизация также снижает трудозатраты, обеспечивая при этом стабильные стандарты производства.
Контроль качества при производстве картриджей с высокой пропускной способностью
Учитывая сложность сборки картриджей с высокой пропускной способностью, строгий контроль качества имеет важное значение. Производители, как правило, внедряют несколько этапов проверки на протяжении всего производственного процесса.
Ключевые проверки качества включают в себя:
- Контроль размеров пластиковых компонентов
- проверка целостности складки
- Испытание прочности сварных швов
- Проверка на герметичность
- Испытание на сопротивление давлению
Современное испытательное оборудование позволяет имитировать реальные условия эксплуатации, гарантируя соответствие готового картриджа промышленным требованиям к его характеристикам.
Последовательный контроль качества помогает предотвратить сбои в критически важных системах фильтрации, где надежность имеет первостепенное значение.
Будущие тенденции в производстве картриджей с высокой пропускной способностью.
Поскольку требования к промышленной фильтрации продолжают расти, конструкции картриджей с высокой пропускной способностью будут и дальше развиваться. Будущее этого сегмента продукции определяется несколькими тенденциями.
1. Усовершенствованные материалы
Для компонентов фильтров разрабатываются новые полимерные материалы с повышенной прочностью и химической стойкостью. Эти материалы улучшают долговечность и расширяют спектр совместимых областей применения фильтрации.
2. Передовые технологии сварки
Инновационные сварочные системы с улучшенным контролем температуры и энергоэффективностью помогают производителям добиваться более прочного и надежного соединения торцевых крышек.
3. Интеллектуальное производство
В сборочные линии фильтрующих картриджей все чаще интегрируются цифровые системы мониторинга и интеллектуальные датчики. Эти технологии позволяют осуществлять мониторинг температуры, давления и выравнивания в режиме реального времени во время производства.
4. Более высокие уровни автоматизации
Полностью автоматизированные производственные линии становятся все более распространенными, позволяя производителям выпускать большие объемы картриджей с высокой пропускной способностью, сохраняя при этом стабильное качество.
Заключение
Высокопроизводительные фильтрующие картриджи играют жизненно важную роль в современных промышленных системах фильтрации благодаря своей способности обрабатывать большие объемы жидкости с низким перепадом давления. Однако сборка картриджей большого диаметра сопряжена со значительными производственными трудностями.
Поддержание структурной стабильности, изготовление точных пластиковых компонентов, работа с большими гофрированными фильтрующими элементами, обеспечение надежной сварки торцевых крышек и достижение точной центровки узлов — все это критически важные факторы успешного производства.
Внедрение передовых технологий производства, автоматизированных систем сборки и строгих процедур контроля качества позволяет производителям эффективно преодолевать эти проблемы. По мере дальнейшего развития технологий фильтрации инновации в материалах, методах сварки и интеллектуальном производстве будут способствовать дальнейшему повышению эффективности и надежности производства картриджей с высокой пропускной способностью.
Эффективные процессы сборки не только обеспечивают качество продукции, но и удовлетворяют растущий мировой спрос на высокоэффективные решения в области промышленной фильтрации.
