Линия по производству высокопроизводительных плиссированных фильтровальных патронов, сварочных аппаратов, оборудования, оборудования
Модель №: SIIC-M028
Линия производства сварщиков, сварочных аппаратов, оборудования для производства высокопоточных плиссированных фильтров специально предназначена для сварки высокопоточных плиссированных фильтрующих картриджей, для изготовления тонких плиссированных фильтрующих картриджей большого диаметра, таких как высокопроизводительный фильтрующий картридж 3M, Parker, Pall.
1. Основные части:
-Производители складок с высокой пропускной способностью
-Сварочный сварочный аппарат для сварки патронов
-Сверхпоточный плиссированный патрон соединитель сварочный сварочный аппарат
-Сварной фильтр патрон среднего шва сварщик-сварочный аппарат
-Плотный плиссированный резак длины патрона фильтра
2. Применимая сфера:
Линия производства высокопроизводительных фильтрующих картриджей SIIC специально предназначена для сварки высокопроизводительных плиссированных фильтрующих картриджей, для изготовления тонких плиссированных фильтрующих картриджей большого диаметра, таких как высокопроизводительные фильтрующие картриджи 3M, Parker, Pall.
3. Особенности:
Специально для фильтрующих картриджей большого диаметра - жировые складки с высокой пропускной способностью.
Специально для плиссированных фильтрующих картриджей с высокой пропускной способностью, аналогичных 3M, Parrker, высокопроизводительным фильтровальным картриджам Pall.
Доступные диаметры: 82-152,4 мм (3 "-6"), другой диаметр может быть изготовлен на заказ.
Компания Shanghai Indro Industry Co., Ltd, являющаяся одним из производителей и поставщиков промышленных фильтров , производит и поставляет оборудование для сварки микропористых складчатых фильтров - оборудование для производства плиссированных фильтрующих картриджей PP-PES-FIBERGLASS-NYLON-PTFE и высокопроизводительных плиссированных фильтрующих картриджей Кроме того, мы поставляем пластмассовые детали плиссированных фильтрующих картриджей, включая внешнюю клетку, внутренний сердечник, крышки картриджей и соединительные концевые детали.
4. Спецификация данных:
- Высокопроизводительные фильтры для складок
Максимальная ширина бумаги: 1100 мм или другое согласно вашему требованию.
Глубина складок: 8-55мм регулируемая
Макс. Скорость складок: 120 штук / мин
Максимальная скорость длины складок: 12 м / мин (в зависимости от глубины складок)
С ПЛК.
Мощность: стандартная фаза 380/3, другие могут быть изготовлены на заказ согласно требованию.
SIIC-M028-P1100-PLC: полуавтомат для обычных складок.
SIIC-M028-P1100-PLC-A: полностью автоматический, для обычных складок и складок «M»
- Высокоскоростные плиссированные сварочные аппараты с патронами
Рама: Сварка пластин и стандартное соединение болтов.
Температура сварки, время сварки, глубина сварки контролируется автоматически.
Специально для сварки крышек высокопоточных плиссированных фильтрующих элементов.
Хорошая и стабильная герметичность и прочность
Контролируется автоматически
Простота в эксплуатации
Стандартная модель с ручной дверью, автоматическая дверь является дополнительной по требованию заказчика.
Мощность: стандартная фаза 380/3, другие могут быть изготовлены на заказ согласно требованию.
SIIC-M028-ECW: сварочная система с горячей плитой, нагревательная форма (латунь H62), сварочная крышка с одного конца за раз.
SIIC-M028-ECWH: сварочная система с горячей плитой, нагревательная форма (латунь H62), сварочные колпачки с обоих концов за раз, удвоенная производительность.
SIIC-M028-ECW-IR-A: Инфракрасная сварочная система, пневматический привод, сварочная крышка с одного конца за раз.
SIIC-M028-ECWH-IR-A: Инфракрасная сварочная система, пневматический привод, сварочные колпачки с обоих концов за раз, двойная производительность.
SIIC-M028-ECWH-IR-S: инфракрасная сварочная система, сервопривод, сварочные колпачки с обоих концов за раз, двойная производительность.
- Высокоточный плиссированный сварщик соединителя длины патрона
Рама: Сварка пластин и стандартное соединение болтов.
Нагревательная форма: латунь H62, хорошая теплопроводность, диапазон температур: 0 ~ 399 градусов C
Режим управления: ПЛК
Функция: соедините картридж вместе, чтобы стать более длинным картриджем, например, на 60 ", соединяя 20" и 40 ", чтобы получить 60".
Убедитесь, что картридж фильтра прямой.
Контролируется автоматически
Простота в эксплуатации
Длина соединения может быть до 60 дюймов со стандартными моделями. Другая длина может быть выполнена на заказ.
Стандартная модель с ручной дверью, автоматическая дверь является дополнительной по требованию заказчика.
Мощность: стандартная фаза 380/3, другие могут быть изготовлены на заказ согласно требованию.
SIIC-M028-LJW: сварочная система с горячей плитой, нагревательная форма (латунь H62), пневматический привод, сварка 1 шт. За раз.
SIIC-M028-LJW-S: сварочная система с горячей плитой, нагревательная форма (латунь H62), сервопривод, сварка 1 шт. За раз.
-Сварные сварочные аппараты со средним швом (SIIC-M025-MSW)
Для сварки шва или стыка в середине патрона фильтра, качественный сварочный шов.
- Высокоточный плиссированный резак для патронов фильтра (SIIC-M028-LC)
Рама: Сварка пластин и стандартное соединение болтов.
Вращающийся режущий нож
Размер / вес: в соответствии с диапазоном длины плиссированной кассеты
Резка одного конца (1 шт.) Картриджа фильтра автоматически каждый раз.
Убедитесь, что режущие концы плоские и гладкие.
Улучшить производственные мощности.
5. Жидкостная фильтрация высокопроизводительных плиссированных фильтрующих картриджей:
-Производство складок картриджей: использование машины для складывания фильтровальной бумаги с высокой пропускной способностью для изготовления складок картриджей фильтров
-Сварка среднего шва: использование сварщика среднего шва для термической сварки средних швов фильтровальной бумаги
-Длина резца / контроллер: Использование высокопроизводительного режущего инструмента для режущих элементов для резки / обрезки плиссированной фильтровальной бумаги
- Форма картриджа: Поместите фильтрующую мембрану правильной длины во внешнюю клетку (пластиковый корпус) с внутренним сердечником внутри мембраны, чтобы сохранить гофрированный патрон фильтра в первоначальной форме.
-Конец крышки и разъема приваривается: при помощи сварщика крышки фильтра с высокой пропускной способностью, чтобы сварочные концы разъема соединялись с концами картриджей фильтра, для изготовления 60-дюймового сварного шва необходимо наваривать один из концов отрезка длиной 20 или 40 дюймов. Не нужно приваривать колпачок к концу сварочного соединителя.
- Сварка длинных соединителей: для длинных плиссированных фильтрующих картриджей 20 ”/ 30” / 40 ”, обычно с использованием длинного гофрированного фильтрующего картриджа, соединяющего сварщика, чтобы сварить 2/3/4 детали по 10” вместе, чтобы выполнить 20 ”/ 30” /. 40 ”длинных плиссированных фильтрующих картриджей. Для изготовления 60-дюймовой длины, после приварки крышки на один из концов 20-дюймовой или 40-дюймовой детали, затем с помощью сварщика соединителя длины сделайте 60-дюймовый фильтр с высокой пропускной способностью.
6. Для изготовления одного комплекта высокопроизводительного гофрированного фильтрующего картриджа необходимо использовать следующие элементы машин:
SIIC-M028-P1100: производитель складок, плиссировочная машина для фильтровальной бумаги со складчатым картриджем, специально для складывания / складывания фильтровальной бумаги из картриджа фильтра
SIIC-M028-ECW: плиссированный сварщик крышки концевых патронов, специально для сварки концевой крышки патрона фильтра
SIIC-M028-LJW: плиссировочный сварочный патрон высокой длины, соединяющий сварочный патрон, специально для соединения патрона вместе, чтобы стать более длинным патроном, например, 20 ", две части, одно соединение, 30" три части с 2 соединениями, 40 "4 части с 3 соединениями , один 20-дюймовый и один 40-дюймовый, чтобы получить 60-дюймовый кусок.
SIIC-M025-MSW: плиссированный сварщик со средним швом картриджа, специально для сварки среднего шва наружной крышки гофрированного патрона фильтра PP
SIIC-M028-LC: высокопроизводительный плиссированный резак для длинных патронов, специально для резки патронов в длину и ширину складок, для обрезки кромок складок.

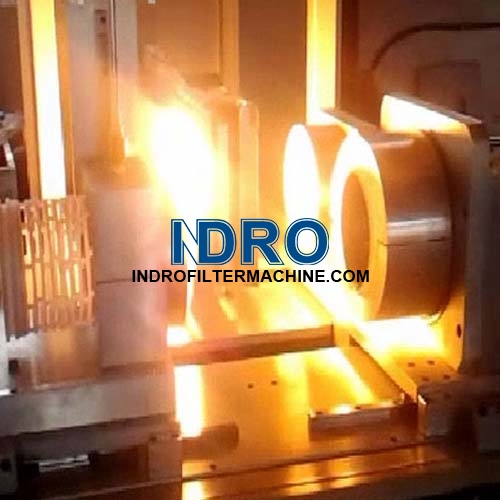

Видео о сварке торцевой крышки фильтра высокого расхода
