Поскольку системы фильтрации приобретают все большее значение в таких отраслях, как фармацевтика, пищевая промышленность, микроэлектроника, водоочистка, химическая промышленность и биотехнологии, спрос на высококачественные фильтрующие картриджи продолжает расти. Современные фильтрующие картриджи должны обеспечивать не только высокую эффективность фильтрации, но и исключительную структурную целостность для безопасной и надежной работы в сложных условиях.
Одним из важнейших производственных процессов, определяющих эффективность гофрированного фильтрующего картриджа, является сварка его пластиковых торцевых крышек. Слабая или некачественная сварка может привести к образованию обходных каналов, позволяющих нефильтрованной жидкости или газу проходить через картридж. Даже микроскопическая утечка может ухудшить качество продукции, снизить эффективность фильтрации или привести к дорогостоящим отказам системы.
Для преодоления этих проблем производители все чаще внедряют бесконтактную инфракрасную (ИК) сварку. В отличие от традиционной сварки на горячей плите, инфракрасная сварка нагревает пластиковые компоненты без физического контакта, что приводит к более чистым сварным швам, улучшенной однородности и более прочным герметичным соединениям. Этот передовой производственный процесс стал предпочтительным решением для выпуска высококачественных гофрированных фильтрующих картриджей, отвечающих строгим требованиям современных фильтрационных систем.
Складчатый фильтрующий картридж состоит из нескольких компонентов, которые должны работать вместе как единый герметичный фильтрующий блок. К таким компонентам обычно относятся:
- Складчатый фильтрующий материал
- Внутренний опорный стержень
- Внешняя защитная клетка
- Пластиковые заглушки
- Адаптеры
- Уплотнительные кольца или прокладки
Соединение между фильтрующим материалом и торцевыми крышками имеет особенно важное значение. Во время работы вся технологическая жидкость должна проходить через фильтрующий материал. Если сварной шов торцевой крышки неисправен, жидкость или газ могут обходить фильтрующий слой, позволяя загрязнениям попадать в последующий технологический процесс.
Герметичная сварка обладает рядом важных преимуществ:
- Обеспечивает полную целостность фильтрации.
- Устраняет утечку через обходной канал.
- Повышает надежность продукции
- Продлевает срок службы картриджа.
- Снижает количество жалоб клиентов.
- Обеспечивает соответствие строгим отраслевым стандартам.
- Повышает уверенность в критически важных областях применения фильтрации.
Для отраслей, где чистота продукции имеет первостепенное значение, таких как фармацевтическое производство или производство сверхчистой воды, герметичность конструкции не является необязательным, а фундаментальным требованием.
Инфракрасная сварка — это термический процесс соединения, при котором инфракрасное излучение используется для нагрева пластиковых поверхностей до температуры плавления. После достижения необходимой температуры компоненты соединяются под контролируемым давлением для создания прочной молекулярной связи.
В отличие от традиционной сварки нагревательной плитой, источник нагрева никогда не касается пластиковых деталей.
Основной процесс сварки состоит из четырех этапов:
- Размещение пластиковых компонентов.
- Нагрев соединяемых поверхностей инфракрасным излучением.
- Соединение расплавленных поверхностей под контролируемым давлением.
- Охлаждение сварного узла при сохранении соосности.
Благодаря отсутствию прямого контакта между нагревательным элементом и пластиковыми деталями, загрязнение и повреждение поверхности значительно снижаются.
Поскольку нагревательный элемент никогда не соприкасается с пластиком, в процессе производства не происходит переноса материала или прилипания.
В результате получается:
- Более чистые поверхности сварных швов
- Снижение затрат на техническое обслуживание
- Более длительный срок службы оборудования
- Улучшенный внешний вид продукта
Инфракрасное излучение равномерно нагревает сварочную поверхность.
Равномерный нагрев обеспечивает:
- Постоянная глубина плавления
- Стабильная геометрия сварного шва
- Снижение внутреннего стресса
- Более высокое качество сварки
Такая стабильность особенно важна для гофрированных фильтрующих картриджей большого диаметра.
Традиционный контактный нагрев может привести к чрезмерному давлению или локальному перегреву.
Инфракрасная сварка сводит к минимуму:
- Пластическая деформация
- Искажение
- Неравномерное плавление
- Дефекты поверхности
В результате повышается точность размеров по всей готовой гильзе.
Когда обе пластиковые поверхности равномерно нагреваются перед соединением, молекулярное слияние происходит по всей поверхности сварного шва.
В результате получается:
- Высокая механическая прочность
- Превосходные герметизирующие свойства
- Долговечность
- Надежная защита от протечек
Прочная сварка особенно важна для патронов, работающих под повышенным давлением или при частых колебаниях давления.
Несмотря на то, что сварка горячими плитами широко используется уже много лет, инфракрасная сварка предлагает ряд существенных улучшений.
| Особенность |
Традиционная сварка горячей плитой |
Бесконтактная инфракрасная сварка |
| Способ нагрева |
Прямой контакт |
Бесконтактное инфракрасное излучение |
| Чистота поверхности |
Материал может прилипнуть к нагревательной пластине. |
Чистый процесс нагрева |
| Равномерность температуры |
Умеренный |
Отличный |
| Пластическая деформация |
Повышенный риск |
Значительно сокращено |
| Внешний вид сварного шва |
Может отличаться |
Последовательный и чистый |
| Обслуживание |
Требуется частая уборка. |
Сниженные требования к техническому обслуживанию |
| Стабильность производства |
Хороший |
Отличный |
Для производителей, стремящихся к крупномасштабному производству со стабильным качеством, инфракрасная сварка предлагает очевидные преимущества.
Одной из последних инноваций в оборудовании для инфракрасной сварки является интеграция технологии водяного охлаждения.
В процессе непрерывного производства инфракрасные системы нагрева генерируют значительное количество тепловой энергии. Без эффективного контроля температуры чрезмерный нагрев может негативно сказаться на качестве сварки.
Системы водяного охлаждения предоставляют ряд преимуществ:
- Стабильные рабочие температуры
- Повышена точность нагрева
- Сниженный тепловой дрейф
- Постоянные циклы сварки
- Увеличенный срок службы оборудования
- Улучшенная повторяемость производства
Благодаря поддержанию оптимальных условий эксплуатации, инфракрасные системы с водяным охлаждением обеспечивают надежное качество сварки даже при длительных производственных циклах.
Современное производство фильтрующих картриджей все чаще опирается на автоматизированные производственные линии, которые сочетают инфракрасную сварку с другими высокоточными процессами.
Типичная производственная линия включает в себя:
- Автоматическая гофрировка фильтрующего материала
- Точная резка материалов
- Сварка центрального шва
- Инфракрасная сварка торцевой заглушки
- Сварка адаптера
- Визуальный осмотр
- Проверка качества
- Упаковка
Автоматизация повышает эффективность производства, обеспечивая при этом изготовление каждого картриджа в соответствии с идентичными технологическими параметрами.
Такого уровня стабильности сложно достичь при ручной сборке.
Даже при использовании передовых технологий сварки каждый фильтрующий картридж должен пройти всестороннюю проверку качества перед отправкой.
К распространенным процедурам проверки относятся:
Операторы проверяют:
- Равномерность сварного шва
- Отделка поверхности
- Выравнивание компонентов
- Общий внешний вид

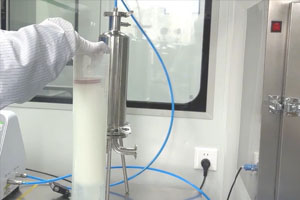

Собранный картридж подвергается внутреннему давлению для проверки отсутствия утечек вокруг сварных швов.
В случае мембранных картриджей, проверка точки образования пузырьков подтверждает целостность мембраны и надлежащую герметизацию.
Этот тест подтверждает, что картридж способен выдерживать давление, превышающее нормальные условия эксплуатации, без разрушения конструкции.
Проверка на расход гарантирует, что сварной картридж сохраняет требуемую эффективность фильтрации без чрезмерных потерь давления.
Эти процедуры контроля качества помогают гарантировать, что каждый картридж соответствует требованиям заказчика и отраслевым стандартам.
Технология бесконтактной инфракрасной сварки подходит для производства фильтрующих картриджей, используемых в широком спектре отраслей промышленности.
Высокопроизводительные и гофрированные фильтрующие картриджи защищают системы обратного осмоса и промышленное оборудование для водоподготовки.
Герметичные картриджи обеспечивают чистоту продукта при фильтрации напитков, молочных продуктов, растительных масел и бутилированной воды.
Для обеспечения безопасности продукции и соответствия нормативным требованиям стерильная фильтрация требует идеально герметичных картриджей.
Системы сверхчистой воды, используемые в полупроводниковом производстве, основаны на прецизионных фильтрующих картриджах с нулевым уровнем утечек через обходной канал.
Химическим заводам требуются долговечные фильтрующие картриджи, способные выдерживать воздействие агрессивных жидкостей и обеспечивать надежную герметизацию.
По мере развития производственных технологий инфракрасные сварочные системы становятся все более интеллектуальными и эффективными.
К числу новых тенденций относятся:
- Мониторинг процессов с помощью ИИ
- Обратная связь по температуре в реальном времени
- Автоматическая оптимизация параметров сварки
- Контроль качества с помощью машинного зрения
- Прогнозируемое техническое обслуживание
- Энергоэффективные инфракрасные излучатели
- Цифровая отслеживаемость производства
- Интеграция интеллектуального производства
Эти нововведения позволят еще больше повысить стабильность производства, одновременно снизив производственные затраты.
Герметичная конструкция является одним из важнейших требований к качеству современных гофрированных фильтрующих картриджей. Целостность каждого сварного шва напрямую влияет на эффективность фильтрации, надежность продукции и доверие клиентов.
Технология бесконтактной инфракрасной сварки произвела революцию в производстве фильтрующих картриджей, обеспечив более чистый нагрев, равномерное распределение температуры, более прочные молекулярные связи и значительно улучшенную стабильность производства. В сочетании с передовой технологией водяного охлаждения, автоматизированными системами сборки и комплексным контролем качества инфракрасная сварка позволяет производителям выпускать фильтрующие картриджи премиум-класса, отвечающие высоким стандартам водоочистки, фармацевтической, пищевой, электронной и химической промышленности.
Поскольку требования к фильтрации постоянно растут, а производительность и надежность остаются на высоком уровне, производители, инвестирующие в передовую бесконтактную инфракрасную сварку, смогут производить герметичные фильтрующие картриджи с неизменно высоким качеством, более длительным сроком службы и превосходной удовлетворенностью клиентов. Этот инновационный процесс сварки не только повышает эффективность производства, но и помогает определить следующее поколение высокоэффективных фильтрующих изделий.
