Многослойная гофрировка материалов: как работать со слоями различной плотности. Введение
По мере развития технологий фильтрации от промышленных фильтрующих картриджей ожидается более высокая эффективность фильтрации, большая грязеудерживающая способность, меньшее падение давления и более длительный срок службы. Для удовлетворения этих высоких требований производители все чаще используют многослойные фильтрующие материалы с градиентной плотностью вместо традиционных однослойных материалов.
Фильтрующие материалы с градуированной плотностью состоят из нескольких фильтрующих слоев с постепенно уменьшающейся пористой структурой. Внешние слои улавливают более крупные частицы, а внутренние удаляют постепенно более мелкие загрязнения. Такой ступенчатый механизм фильтрации максимально увеличивает удержание загрязнений, снижает потери давления и значительно продлевает срок службы фильтрующего картриджа.
Однако производство фильтрующих картриджей с многослойным фильтрующим материалом сопряжено с уникальными трудностями. Различные материалы часто имеют разную толщину, жесткость, эластичность и тепловые свойства. Без надлежащей технологии гофрирования и контроля процесса производители могут столкнуться с деформацией складок, расслоением фильтрующего материала, непостоянным расстоянием между складками или снижением эффективности фильтрации.
В данной статье рассматриваются проблемы, связанные с формированием складок фильтрующих материалов различной плотности, и объясняется, как современное оборудование для формирования складок и производственные технологии обеспечивают стабильное и высококачественное изготовление фильтрующих картриджей.
Понимание фильтрующих материалов с градуированной плотностью
В отличие от обычных однослойных фильтрующих материалов, материалы с градиентной плотностью объединяют два или более фильтрующих слоя в единую композитную структуру. Типичная конструкция включает в себя:
Внешний крупнозернистый слой для улавливания крупных частиц.
Промежуточный переходный слой для распределения нагрузки частиц.
Внутренний тонкий фильтрующий слой для удаления микроскопических загрязнений.
Опорный слой для обеспечения структурной устойчивости
По мере прохождения жидкости через фильтрующий материал загрязнения улавливаются постепенно, а не накапливаются только на поверхности. Этот механизм глубинной фильтрации увеличивает грязеудерживающую способность и продлевает срок службы фильтра.
Среды с градиентной плотностью широко используются в:
Очистка воды
Предварительная фильтрация методом обратного осмоса
переработка продуктов питания и напитков
Фармацевтическая фильтрация
производство электроники
Химическая обработка
Фильтрация промышленных процессов
Проблемы плиссировки многослойных медиа-материалов
Хотя фильтрующие материалы с различной плотностью обеспечивают превосходную фильтрацию, их обработка сложнее, чем обработка однослойных материалов.
К числу распространенных производственных проблем относятся:
Неравномерное образование складок
Смещение слоев во время плиссировки
Расслоение между слоями
Чрезмерное напряжение материала
Морщины или складки
Регулируемая высота складок
Снижена структурная устойчивость
Каждый слой может по-разному реагировать на изгибающие силы, что усложняет точное формирование складок.
Сохранение выравнивания слоев
Одним из важнейших требований при многослойной гофрировке является обеспечение идеального выравнивания всех фильтрующих слоев.
Если слои смещаются во время производства, могут возникнуть следующие проблемы:
Сниженная эффективность фильтрации
Неравномерное распределение потока
Плохая герметизация при сварке торцевой крышки.
Повышенный риск обходного пути
Более низкая механическая прочность
Современные плиссирующие машины используют прецизионные направляющие системы для обеспечения синхронизации каждого слоя на протяжении всего процесса плиссировки.
Автоматический контроль натяжения обеспечивает одновременное перемещение всех материалов с одинаковой скоростью без растяжения или проскальзывания.
Контроль натяжения материала
Различные фильтрующие материалы обладают разными механическими свойствами.
Например:
Полипропилен (ПП) может быть относительно гибким.
Полиэстерные опорные слои, как правило, прочнее.
Стекловолоконные материалы более хрупкие.
Мембранные материалы требуют бережного обращения.
Чрезмерное натяжение может повредить тонкие фильтрующие слои, а недостаточное натяжение может привести к нестабильному формированию складок.
Современное плиссирующее оборудование включает в себя программируемые системы контроля натяжения, которые непрерывно регулируют подачу материала в соответствии с характеристиками каждого слоя ткани.
Это позволяет производителям обрабатывать сложные композитные материалы с превосходной стабильностью.

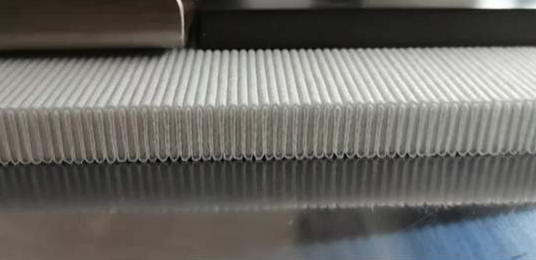

Оптимизация геометрии складок
Геометрия складок напрямую влияет на характеристики картриджа.
Грамотно продуманные складки обеспечивают:
Большая эффективная площадь фильтрации
Равномерное распределение жидкости
Меньшее падение давления
Улучшенная грязеудерживающая способность.
Улучшенная механическая стабильность
Для материалов с различной плотностью поддержание равномерного расстояния между складками становится еще более важным, поскольку неравномерное расположение складок может вызывать локальное ограничение потока и неравномерную загрузку загрязняющими веществами.
Системы складывания с сервоприводом обеспечивают точный контроль над:
высота складок
шаг складки
Расстояние между складками
Угол складки
согласованность складывания
Эти параметры помогают максимально повысить эффективность фильтрации и долговечность картриджа.
Выбор подходящего оборудования для плиссировки
Не все гофроформовочные машины подходят для обработки многослойных фильтрующих материалов.
Современные автоматические плиссирующие машины, предназначенные для композитных материалов, обычно имеют следующие особенности:
Сервоуправляемые системы подачи
Независимая регулировка натяжения
Прецизионные валики для плиссировки
Автоматическое выравнивание мультимедиа
Программируемые производственные рецепты
Мониторинг процессов в режиме реального времени
Эти функции позволяют производителям быстро переключаться между различными конструкциями носителей, сохраняя при этом неизменное качество продукции.
Интеграция технологии гофрирования с последующими процессами.
Складчатость — это лишь первый этап производства фильтрующего картриджа.
После формирования складок материал обычно проходит несколько дополнительных этапов производства, в том числе:
Точная резка
Сварка центрального шва
Внутренняя установка ядра
Сборка внешней клетки
Сварка торцевой заглушки
Сварка адаптера
Контроль качества
Упаковка
Правильное формирование складок упрощает эти последующие операции, обеспечивая стабильные размеры картриджа и точное выравнивание компонентов.
Хорошо сформированные складки также улучшают сварку торцевых крышек, создавая равномерные контактные поверхности между фильтрующим материалом и пластиковыми компонентами.
Усовершенствованная инфракрасная сварка торцевых заглушек
После формирования складок и сборки фильтрующий элемент окончательно герметизируется пластиковыми заглушками.
Современные производители все чаще используют бесконтактную инфракрасную сварку, поскольку она обладает рядом преимуществ перед традиционной сваркой на горячей плите.
В число преимуществ входят:
Равномерный нагрев
Прочная молекулярная связь
Сниженная деформация материала
Более чистые поверхности сварных швов
Повышена точность размеров.
Надежная герметичность
Усовершенствованные инфракрасные системы нагрева, оснащенные технологией водяного охлаждения, обеспечивают еще большую температурную стабильность в процессе непрерывного производства. Предотвращая перегрев и поддерживая точные условия нагрева, эти системы позволяют получать надежные сварные швы, защищая при этом деликатные материалы различной плотности от термических повреждений.
Такое сочетание точной гофрировки и передовой технологии сварки гарантирует, что готовый картридж сохранит как структурную целостность, так и фильтрующие свойства.
Контроль качества многослойных фильтрующих картриджей
При производстве картриджей с фильтрующими материалами различной плотности крайне важен всесторонний контроль качества.
Типичные процедуры проверки включают в себя: Визуальный осмотр
Операторы проверяют:
Равномерное расстояние между складками
Выравнивание слоев
Чистота поверхности
Качество сварки
Контроль размеров
Измерения подтверждают:
Длина картриджа
Диаметр
высота складок
однородность складок
Испытание на падение давления
Испытание на расход позволяет оценить потери давления в картридже и убедиться в эффективности движения жидкости. Тестирование эффективности фильтрации
Испытания на удержание частиц подтверждают, что фильтрующие материалы с различной плотностью обеспечивают требуемую эффективность фильтрации. Проверка целостности
Испытания под давлением и на герметичность подтверждают, что готовый картридж полностью герметичен и не имеет утечек через обходной канал.
Применение гофрированных фильтрующих картриджей с градиентной плотностью
Многослойные гофрированные картриджи используются во многих сложных системах фильтрации, в том числе:
Предварительная фильтрация методом обратного осмоса
Опреснительные установки
Производство продуктов питания и напитков
фармацевтическое производство
Полупроводниковые системы сверхчистой воды
Химическая обработка
Биотехнология
очистка промышленных технологических сточных вод
Тонкая химическая фильтрация
Фильтрация жидкостей высокой чистоты
В этих отраслях промышленности для максимального удаления загрязнений при сохранении длительного срока службы и стабильной производительности потока используются фильтрующие материалы с различной плотностью.
Заключение
Многослойные фильтрующие материалы с различной плотностью значительно улучшили характеристики современных гофрированных фильтрующих картриджей, сочетая высокую эффективность фильтрации с увеличенной грязеудерживающей способностью и меньшим перепадом давления. Однако производство этих усовершенствованных картриджей требует точного контроля на протяжении всего процесса гофрирования.
Поддержание выравнивания слоев, контроль натяжения материала, оптимизация геометрии складок и интеграция автоматизированного производственного оборудования — все это имеет важное значение для производства высококачественных фильтрующих картриджей. В сочетании с точной резкой, надежной сваркой швов, передовой бесконтактной инфракрасной сваркой торцевых крышек и всесторонним контролем качества производители могут выпускать долговечные, герметичные картриджи, отвечающие высоким требованиям современной фильтрационной промышленности.
По мере дальнейшего развития технологий фильтрации производители, оснащенные передовыми многослойными системами гофрирования и интеллектуальными производственными линиями, будут иметь хорошие возможности для предоставления инновационных решений в области фильтрации для водоочистки, фармацевтики, пищевой промышленности, электроники и многих других промышленных применений по всему миру.
